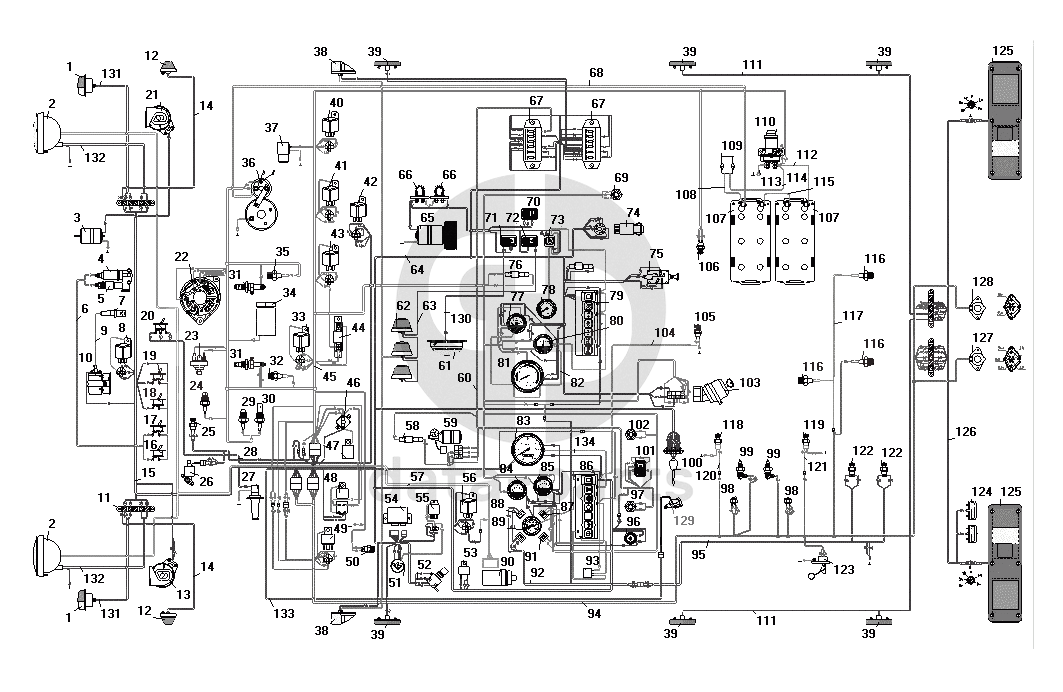

Схема электрооборудования УРАЛ-4320-41

1
ПФ130АБ-3712010-01
Фонарь передний
Кол-во
0
?
2
671.3711010
Фара в сборе
Кол-во
0
?
3
МЭ252-3730000
Электродвигатель типа МЭ-252
Кол-во
0
?
4
11.3741060
Нагреватель топлива
Кол-во
0
?
5
ПЖД30-1015500-04
Клапан электромагнитный с форсункой и электронагревателем в сборе
Кол-во
0
?
6
4320-3724082
Пучок проводов подогревателя
Кол-во
0
?
7
СН423-3707000
Свеча искровая
Кол-во
0
?
8
901.3747010
Реле
Кол-во
0
?
9
4320-3724140-01
Провод высокого напряжения подогревателя
Кол-во
0
?
10
9301.3734010
Источник высокого напряжения
Кол-во
0
?
11
17.3723000
Панель соединительная
Кол-во
0
?
под заказ
30
p
12
511.3726010
Повторитель боковой указателя поворота
Кол-во
0
?
13
С307Д
Звуковой сигнал высокого тона
Кол-во
0
?
14
4320-3724170-10
Провод к боковому повторителю в сборе
Кол-во
0
?
15
4320-3724138
Провод высокого напряжения с помехоподавительным сопротивлением
Кол-во
0
?
16
ВН-45М
Выключатель
Кол-во
0
?
17
ВН-45М
Выключатель
Кол-во
0
?
18
4602.3710010
Выключатель
Кол-во
0
?
19
4602.3710010
Выключатель
Кол-во
0
?
20
5102.3709010
Переключатель муфты вентилятора
Кол-во
0
?
21
С306Д
Звуковой сигнал низкого тона
Кол-во
0
?
22
1322.3771000
Генератор
Кол-во
0
?
23
13.3839600
Датчик засоренности воздушного фильтра
Кол-во
0
?
24
Датчик засоренности масляного фильтра
Датчик засоренности масляного фильтра
Кол-во
0
?
25
661.3710-01
Термореле
Кол-во
0
?
26
КЭМ 32-23
Клапан электромагнитный
Кол-во
0
?
27
1112.5208000-14
Стеклоомыватель
Кол-во
0
?
28
4320Х-3724102
Пучок проводов муфты включения вентилятора двигателя
Кол-во
0
?
29
2602.3829010
Датчик аварийного давления масла
Кол-во
0
?
30
ММ370-3829010
Датчик давления масла
Кол-во
0
?
31
1112.3740
Факельная свеча
Кол-во
0
?
32
ТМ100А-3808000
Датчик температуры охлаждающей жидкости
Кол-во
0
?
33
901.3747010
Реле
Кол-во
0
?
34
1102.3741
Клапан электромагнитный
Кол-во
0
?
35
ТМ111-3808000-08
Датчик сигнализатора аварийной температуры охлаждающей жидкости
Кол-во
0
?
под заказ
360
p
36
25.3708000-30
Стартер
Кол-во
0
?
37
ММММ.306577.004
Электромагнитный клапан останова двигателя
Кол-во
0
?
38
264.3712010
Фонарь передний габаритный
Кол-во
0
?
39
431.3731010-01
Фонарь боковой габаритный
Кол-во
0
?
40
901.3747010
Реле
Кол-во
0
?
41
901.3747010
Реле
Кол-во
0
?
42
901.3747010
Реле
Кол-во
0
?
43
901.3747010
Реле
Кол-во
0
?
44
12.3741000
Резистор добавочный с электротермическим реле
Кол-во
0
?
45
4320Я3-3724010
Пучок проводов основной
Кол-во
0
?
46
291.3722000
Предохранитель биметаллический
Кол-во
0
?
под заказ
510
p
47
11.7904000
Фильтр конденсаторный
Кол-во
0
?
48
738.3747000-20
Реле стартера
Кол-во
0
?
под заказ
168
p
49
901.3747010
Реле
Кол-во
0
?
50
2802.3829010
Выключатель звуковых сигналов
Кол-во
0
?
51
47К
Розетка
Кол-во
0
?
под заказ
218
p
52
П39А-3710000-0
Ножной переключатель света фар
Кол-во
0
?
53
733.3747000-10
Зуммер
Кол-во
0
?
под заказ
143
p
54
РС951А-3726010-У-ХЛ
Реле указателей поворота
Кол-во
0
?
55
211.3777
Реле задних противотуманных фонарей
Кол-во
0
?
под заказ
358
p
56
901.3747010
Реле
Кол-во
0
?
57
4320Х-3724133
Пучок проводов корректора фар
Кол-во
0
?
58
ПР119-3722000-01
Предохранитель плавкий на 6А
Кол-во
0
?
под заказ
34
p
59
16.3730000
Электродвигатель стеклоочистителя
Кол-во
0
?
60
4320Х-3724167-10
Пучок проводов стеклоочистителя
Кол-во
0
?
под заказ
143
p
61
ПТ-37-3М-УХЛ2
Плафон кабины
Кол-во
0
?
62
УП101-3726010-Б1
Повторитель поворота боковой и знак автопоезда
Кол-во
0
?
63
4320-3724175-10
Провод знака автопоезда в сборе
Кол-во
0
?
под заказ
38
p
64
43202Х-3724020-10
Пучок проводов добавочный
Кол-во
0
?
65
МЭ226В-3730000-У-ХЛ
Электродвигатель отопителя
Кол-во
0
?
66
СЭ300-8102100
Сопротивление электродвигателя отопителя
Кол-во
0
?
под заказ
75
p
67
ПР120-3722000
Блок предохранителей
Кол-во
0
?
под заказ
278
p
68
5557-3724050-30
Провод от аккумуляторной батареи к стартеру
Кол-во
0
?
под заказ
3 600
p
69
11.3704000-01
Выключатель кнопочный
Кол-во
0
?
70
П147-370900-03.11
Переключатель отопителя кабины
Кол-во
0
?
71
ВК343-3709000-01.08
Выключатель плафона
Кол-во
0
?
под заказ
210
p
72
ВК343-3709000-02.16
Выключатель знака автопоезда
Кол-во
0
?
73
3842.3710.11.04
Выключатель света задних противотуманных фар
Кол-во
0
?
74
329.3710000
Выключатель световой аварийной сигнализации
Кол-во
0
?
75
П305-3709010-0
Переключатель света
Кол-во
0
?
76
ПР119Б-3722000-01
Предохранитель плавкий на 10А
Кол-во
0
?
77
УБ170М-3806010-У-ХЛ
Приёмник указателя уровня топлива
Кол-во
0
?
78
1101.3816010
Манометр шинный
Кол-во
0
?
79
ПД511Е-3803010-У-ХЛ
Блок контрольных ламп правый
Кол-во
0
?
80
АП171А-3811010
Указатель тока
Кол-во
0
?
81
2531.3813010
Тахометр электронный
Кол-во
0
?
под заказ
1 899
p
82
43202-3724290-11
Провод соединения приборов с «массой»
Кол-во
0
?
под заказ
40
p
83
ПА 8046-4
Спидометр
Кол-во
0
?
84
УК171М-3807010-У-ХЛ
Приемник указателя температуры охлаждающей жидкости
Кол-во
0
?
85
УК170М-3810010-У-ХЛ
Приемник указателя давления масла
Кол-во
0
?
86
ПД512Е-3803010-У-ХЛ
Блок контрольных ламп левый
Кол-во
0
?
87
2212.3803-34
Сигнализатор засоренности воздушного фильтра
Кол-во
0
?
88
2212.3803-13
Сигнализатор блокировки межколесного дифференциала
Кол-во
0
?
89
1901.3830010
Указатель давления
Кол-во
0
?
90
ЭМКФ 35
Корректор наклона фар
Кол-во
0
?
под заказ
2 850
p
91
2212.3803010-16
Сигнализатор зарядки АКБ
Кол-во
0
?
92
4320Х-3724137
Пучок проводов сигнализаторов межколесной блокировки
Кол-во
0
?
93
РС493-3803010-У-ХЛ
Прерыватель контрольной лампы ручного тормоза
Кол-во
0
?
94
4320Х-3724035
Пучок проводов задний
Кол-во
0
?
95
4320Х-3724139
Пучок проводов к датчику включения БМКД
Кол-во
0
?
96
ВК416Б-3709000-01
Выключатель света щитка приборов с реостатом в сборе
Кол-во
0
?
97
11.3704000-01
Выключатель кнопочный
Кол-во
0
?
98
ВК12Б-3720000
Выключатель сигнала торможения
Кол-во
0
?
99
ВК503-3710110-0
Датчик неисправности тормозов
Кол-во
0
?
100
П110-3709000А-01
Переключатель указателей поворота
Кол-во
0
?
101
П147-3709000-07.09
Переключатель стеклоочистителя
Кол-во
0
?
под заказ
248
p
102
11.3704000-01
Выключатель кнопочный
Кол-во
0
?
103
2109.3704010-30
Выключатель зажигания
Кол-во
0
?
104
4320-3724098
Провод от выключателя стояночного тормоза к колодке блока контрольных ламп в сборе
Кол-во
0
?
под заказ
58
p
105
ВК403А-3716000
Выключатель
Кол-во
0
?
106
ВК418А-3716000
Датчик включения КОМ
Кол-во
0
?
107
6СТ-190А
Батарея аккумуляторная
Кол-во
0
?
108
4320-3724284-01
Провод от аккумуляторной батареи к розетке
Кол-во
0
?
под заказ
1 650
p
109
ПС315-3723100
Розетка внешнего запуска
Кол-во
0
?
110
1400.3737000
Выключатель «массы»
Кол-во
0
?
111
4320Х-3724132-10
Провод бокового габаритного фонаря
Кол-во
0
?
112
5557-3724080-10
Провод соединения аккумуляторных батарей с выключателем «массы»
Кол-во
0
?
113
375-3724070
Провод от стартера на МАССУ в сборе
Кол-во
0
?
114
4320-3724283-01
Провод от выключателя «массы» к розетке
Кол-во
0
?
под заказ
540
p
115
5557-3724070-30
Провод соединения аккумуляторных батарей
Кол-во
0
?
под заказ
420
p
116
2702.3829010
Датчик падения давления воздуха в баллонах
Кол-во
0
?
117
4320-3724145-10
Пучок проводов к датчику аварийного давления
Кол-во
0
?
под заказ
105
p
118
ВК418А-3716000
Датчик включения КОМ
Кол-во
0
?
119
ВК403А-3716000
Выключатель
Кол-во
0
?
120
4320Х-3724350-10
Пучок проводов КОМ
Кол-во
0
?
121
4320Х-3724330
Пучок проводов ДОМ
Кол-во
0
?
122
ВК403А-3716000
Выключатель
Кол-во
0
?
123
5202.3827010
Датчик указателя уровня топлива
Кол-во
0
?
124
ФП131АБ-3717010
Фонарь освещения номерного знака
Кол-во
0
?
125
7442.3716010-10
Фонарь задний
Кол-во
0
?
126
4320Х-3724040-10
Пучок проводов задних сигнальных фонарей
Кол-во
0
?
127
ПС325-3723100
Розетка прицепа
Кол-во
0
?
128
ПС326-3723100
Розетка прицепа
Кол-во
0
?
129
ПД 8089-01
Датчик импульсов
Кол-во
0
?
130
4320-3724005
Провод от включателя к плафону в сборе
Кол-во
0
?
131
375К-3724017-10
Пучок проводов к подфарнику
Кол-во
0
?
под заказ
92
p
132
4320Х-3724131
Пучок проводов к фаре
Кол-во
0
?
под заказ
150
p
133
4320Х-3724277
Пучок проводов спидометра
Кол-во
0
?
134
4320Х-3724285
Провод соединения приборов с «массой»
Кол-во
0
?
